紡績用･不織布用設備
原料投入用設備
ブレンドマットBDT019
- 1500kg/hまでの大生産量・大量の原綿ストックによる長時間完全無人運転
- 対話型操作画面による簡単な運転プログラム設定
- 最新シーケンサとタッチパネルによる信頼性の高い制御システム
現在ご使用戴いているお客様へ
制御部であるブレンドコマンダーＢＣが従来の専用プリント基板から最新鋭のシーケンサとタッチパネルを採用した汎用性の高いものへ変わりました。勿論既設機械への搭載も可能です。
制御の入替えをご検討の際は是非お問合わせ下さい。
| 機械据付け全長 |
mm |
50,270（最長） |
| 機械据付け全幅 |
mm |
5,160（標準ディタッチャー）、6,320（ロングディタッチャー） |
| 搭載電力量 |
kw |
12.69 |
| 異種原綿ｸﾞﾙｰﾌﾟ |
- |
最大3グループ |
| 供給ライン数 |
- |
最大2ライン |
原料投入用設備

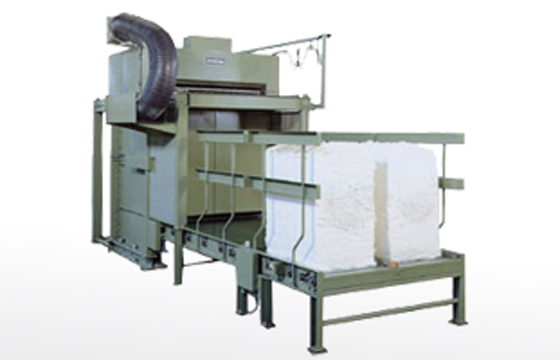

オートピッカーAP2W／AP2S
- １ベール（AP2S）または2ベールずつ（AP2W）の処理により多種少量生産への対応が容易
- 処理中のベールは完全に収納されるので異物混入の機会が低い
- リザーブコンベヤ（オプション）の設置により連続運転用ベールストックが可能
| 機械据付け長 |
mm |
6,100（リザーブコンベヤ1連付） |
| |
AP2W |
AP2S |
| 機械据付け幅 |
mm |
1,600 |
800 |
| 同時処理ベール数 |
- |
2 |
1 |
| 最大処理能力 |
kg/h |
500 |
300 |
| ベール仕様 |
- |
750mmW×1,300mmL×1,450mmH×250kg
注：1450mmHは開俵後の膨れ上がり高さ |
| 搭載電力量 |
kw |
9.8 |
9.4 |
原料投入用設備

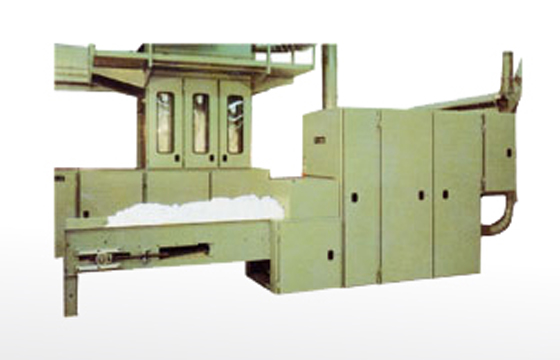

スーパーベールオープナーGBR／GBC
- 原料の投入は人手で行う旧来型のベールオープナー
- ＧＢＲは綿用、ＧＢＣは合繊用
- 自動機（BDT, AP）等の一時受け兼非常時対応用に最適
| 機械内幅 |
mm |
1,000/1,300/1,600 |
| 処理能力 |
kg/h |
600～1,000 |
| 搭載電力量 |
kw |
2.2(1,000W)／3.7(1,300) ／3.7(1,600) |
原料投入用設備

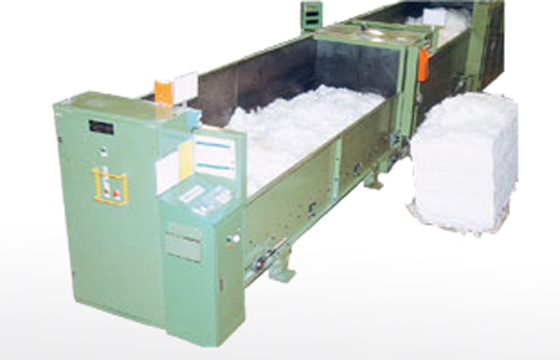

スケールコンベヤSC
- 表示される設定重量にあわせて人手で投入
- 投入設定は4種類まで可能（4種混綿）
- 1回の合計投入量は150kgまでの大投入が可能／後続機械の能力による
| 機械内幅 |
mm |
1,000/1,200 |
| 最小設定重量 |
kg |
0.1 |
| 搭載電力量 |
kw |
1.4 |
| プリンター |
- |
1.4 |
| オプション |
- |
専用の縦取型スパイクラチスオープナーVHの接続により、積層秤量された原綿を精度良く後続台へ送出できる |
原料投入用設備

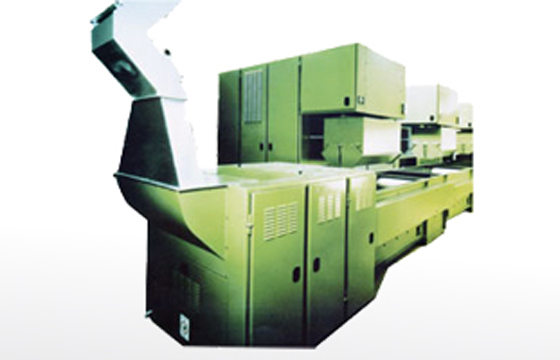

ウェイングホッパーフィーダーMWSE
- 基本は人手による原料投入／自動機に連結可能
- ウェイパン型秤量機
- ロードセルとタッチパネルの採用により安定した精度と操作性
| 機械内幅 |
mm |
1,000/1,400 |
| 処理能力 |
kg/h |
包含台数と秤量設定による |
| 最小秤量 |
kg |
0.3 |
| 搭載電力量 |
kw |
2.2(1,000W)／3.7(1,300) ／3.7(1,600) |
開繊機

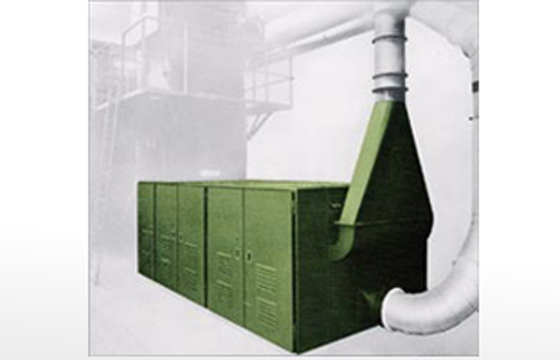

D-タイプオープナーDO2
- フルスパイクシリンダーと独自のフリンジローラーの相互作用による強力な開繊
- シリンダーはワイヤータイプのものも製作可能
| 機械内幅 |
mm |
1,065/1,400 |
| 最大処理能力 |
kg/h |
～500 |
| 搭載電力量 |
kw |
4.1 |
開繊機

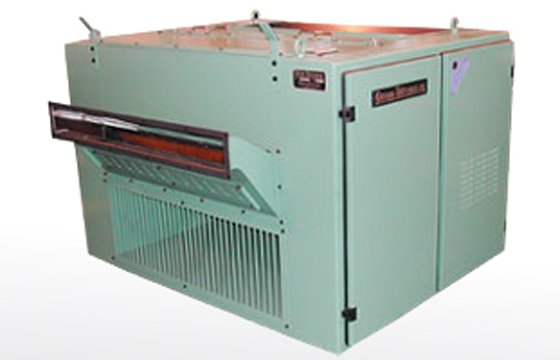

ファインオープナーSMZR
- 3翼または6翼のキルシナービーターオープナー
- 独自のフリンジローラー（オプション）により開繊力アップも可能
- グリッドバー（オプション）追加で除塵も可能
| 機械内幅 |
mm |
1,000/1,200/1,600 |
| 処理能力 |
kg/h |
～600 |
| 搭載電力量 |
kw |
2.6(1,000W)／4.1(1,200) ／4.1(1,600) |
ミキサー

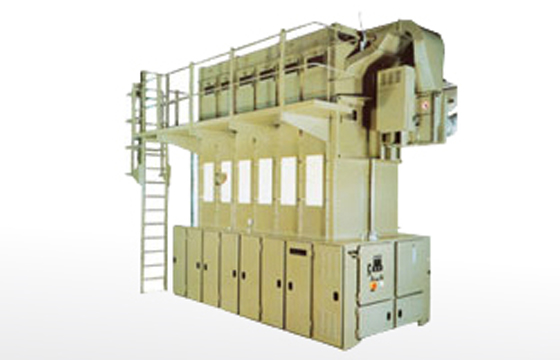

マルチミキサーMPM
- 小チャンバー構造による均斉なミキシング
- 処理能力に応じて4～10チャンバーの構成が可能
| 機械内幅 |
mm |
1,400 |
| 処理能力 |
kg/h |
450～1,000 |
| 搭載電力量 |
kw |
4.8～7.8 |
ミキサー

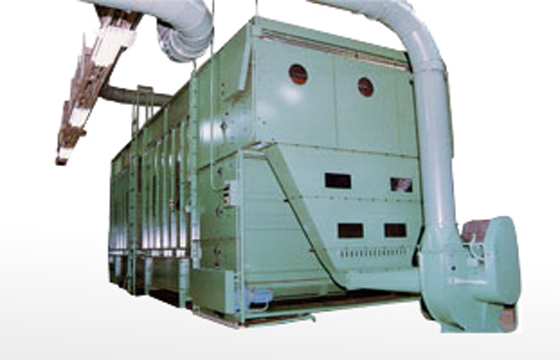

ストックビンSB
- バッチ対応型大容量ストック
- 1,500～3,000mmWまで種々製作可能
- ストック空間にシャッター式仕切（オプション）を設置して次段取り作業を効率化も可能
- MPM型構造のＶＳＢはストック底部より取出し
| 機械内幅 |
mm |
1,500～3,000 |
| 処理能力 |
kg/h |
～800 |
| 搭載電力量 |
kw |
仕様による |
シュートフィーダー

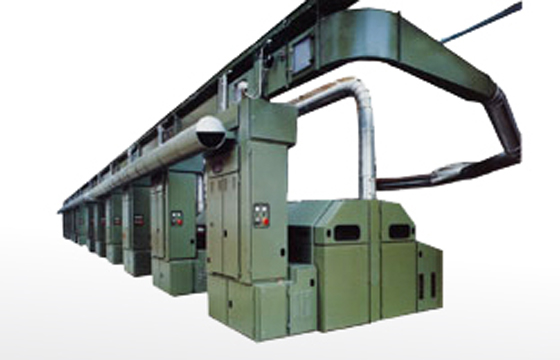

イグザクタフィードFBK533
- 上下ダブルトランクによる送出タフトの均斉化
- 連続供給制御コンチフィードＣＦの採用で送出タフトの変動を抑制
- 最大12台まで連結可能（合計生産量による）
| 機械内幅 |
mm |
920 |
| 処理能力 |
kg/h |
～50（カードによる） |
| 搭載電力量 |
kw |
1.43 |
