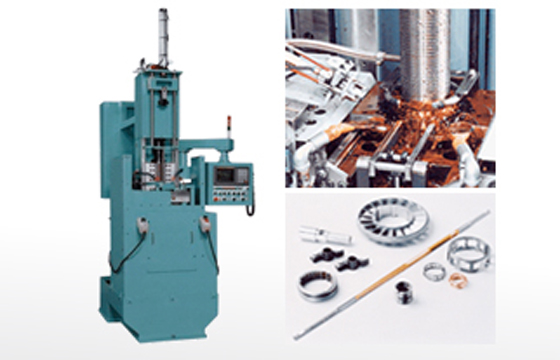

自動ブローチ盤
標準仕様はテーブル固定式です
ヘリカルブローチ盤・サーフェスブローチ盤・キー溝ブローチ盤もあります
| テーブル固定型（Ⅱ軸仕様もあります） | |||||
| 型式 | 3MB | 5MB | 7.5MB | 10MB | 15MB |
|---|---|---|---|---|---|
| 引き抜き力 | 3ton | 5ton | 7.5ton | 10ton | 15ton |
| ストローク |
600,800,1000 | 600,800,1000 | 800,1000,1200 | 1000,1200,1400 | 1200,1400,1600 |
| テーブル上面高さ | ST+450mm+50mm | ST+500mm+75mm | ST+500mm+75mm | ST+550mm+75mm | |
| 油圧ポンプ電動機 | 3.7kW | 7.5kW | 11kW | 15kW | 22kW～30kW |
| 機械高さ | 2000＋(ST×2)mm | 2100＋(ST×2)mm | 2200＋(ST×2)mm | 2250＋(ST×2)mm | |
| 所要床置き面積 | 1000mm×1550mm | 1200mm×1650mm | 1400mm×1700mm | 1600mm×2200mm | 1650mm×2300mm |
| 機械重量 | 2500kg | 3000kg | 5000kg | 7000kg | 9000kg |
