立形NCフライス盤シリーズ
立形NCフライス盤シリーズ

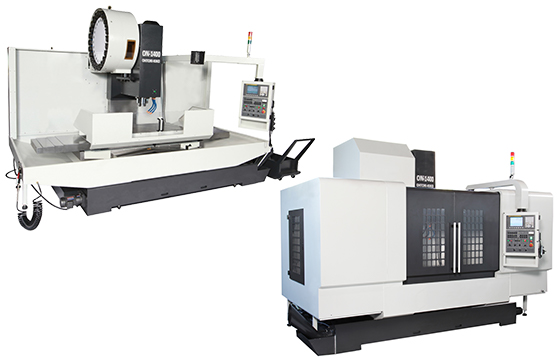

ＯＮシリーズ
| 主要仕様 | ON-1200 | ON-1400 | ON-1600 | ON-1800 |
|---|---|---|---|---|
| X軸移動量 | 1200mm | 1400mm | 1600mm | 1800mm |
| Y軸移動量 | 720mm | 850mm | ||
| Z軸移動量 | 680mm | 750mm | ||
| テーブル上面から主軸端面までの距離 | 170～850mm | 150～900mm | ||
| コラム前面から主軸中心までの距離 | 745mm | 950mm | ||
| テーブル作業面の大きさ | 1350×700mm | 1550×700mm | 1800×850mm | 2000×850mm |
| テーブル最大積載質量 | 1600kg | 2000kg | 2500kg | |
| 床面からテーブル作業面までの高さ | 875mm | 1035mm | ||
| テーブル上面の形状 | T溝 18mm×5本･130mmピッチ | T溝 18mm×5本･150mmピッチ | ||
| 主軸回転速度 | 100～6000min-1 | |||
| 主軸端（呼び番号） | BT-50 | |||
| プルスタッド（呼び番号） | MAS45° | |||
| 駆動方式 | ギヤ | |||
| 早送り速度（X/Y/Z） | 18/18/15m/min | |||
| 切削送り速度 | 1～10000mm/min | |||
| 主軸用電動機（30分/定格） | 15/11kW | |||
| 機械の高さ | 3010mm | 3370mm | ||
| 所要床面の大きさ | 4235×3615mm | 4635×3615mm | 4825×3675mm | 5225×3675mm |
| 機械質量 | 8500kg | 9500kg | 14000kg | 16000kg |
| 制御装置 | FANUC 0i-MD | |||
