旋削機能付5軸制御マシニングセンタ
旋削機能付5軸制御マシニングセンタ

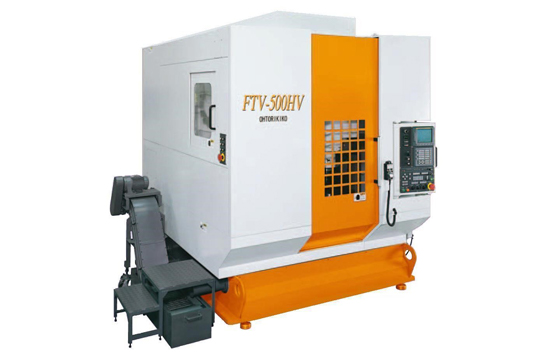

FTV-500iHV
ワンチャッキングによる「ミーリング加工＋旋削加工」が可能
- ①独立したミーリング用主軸と旋削用刃物台を装備｡
- ②旋削モードでテーブル回転数は2,000min-1｡
小径部品の加工を可能とした高速回転テーブル｡ - ③自動工具交換装置(ATC)1台でミーリング･旋削工具に対応｡
| FTV-500iHV | |
|---|---|
| 各軸移動量 | |
| X×Y×Z(mm) | 820×500×550 |
| B (deg) | -100～90 |
| C (deg)(ミーリングモード) | 360 |
| テーブル 作業面の大きさ(mm) |
Ø400 |
| 早送り速度 | |
| X×Y×Z(m/min) | 48×48×48 |
| B (min-1) | 15 |
| C (min-1)(ミーリングモード) | 50 |
| 工具主軸回転速度(min-1) | 15000 |
| テーブル(ワーク主軸) 回転速度 (min-1)(旋削モード) |
2000 |
| 工具主軸端（呼び番号) | BT40 |
| 旋削刃物台端 (呼び番号) | BBT40（2面拘束) |
| 電動機 | |
| 工具主軸用電動機 (kW) 30分定格/連続定格 |
15/11 |
| テーブル(ワーク主軸)用電動機 (kW) 15分定格/連続定格 |
34/31 |
| 自動工具交換装置 | |
| 工具収納本数 | 32本 |
| 送り速度 | |
| 早送り速度 X×Y×Z(m/min) | 48×48×48 |
| 所要床面の大きさ(mm) | 3480×3510 |
| 機械質量(kg) | 12500 |
| 制御装置 | FANUC 31i - A5 |
